Ringrohre
Vorteile der Ringrohre:
- Weniger Verbindungsstücke bedeutet weniger Dichtheitsprobleme und dadurch einen geringeren Prüf- und Wartungsaufwand.
- Geringere Gesamtkosten aufgrund einer reduzierten Anzahl benötigter Fittinge und der gesamten Bauzeit
- Geringerer Schrott
- Kompakte Lagerung & Verpackung
- Günstige Transportkosten
Nahtlose kaltgezogene Ringrohre
gemäß ASTM A 269, A 213 (Durchschnittswand), A 632 oder EN 10216-5
Ringlängen bis zu 1500 m (ohne Schweißnaht)
Verpackung: auf Holzspulen oder als einzelne Ringe mit Folie umwickelt.
Spezifikationen:
- Kalt gezogen, glänzend
- Feinbearbeitung
- Gereinigt nach ASTM A 632 S3
- Öl- und fettfrei (für Sauerstoffanwendung)
- Härte max. 80 HRB
- Interkristalline Korrosion gemäß ASTM A262 practice ‘’E’’
- Auf Holz-, bzw. Plastikspulen bzw. als einzelne Ringe mit Folie umwickelt.
Legierungen:
Aus Vorrat: 316L, 304L, 825
Auf Anfrage: 321, 310S, 904L, 200, 400, 600, 625, C276, C22
Geschweißte Ringrohre
Spezifikationen:
- geglüht
- gemäß ASTM A 249/A 269 or EN 10217-7
- Ringlängen von 100 bis 800 m
- In einzelnen Ringen, auf Holz- oder Metalspulen (auf Anfrage).
Die Länge der einzelnen Ringe ist abhängig von der Abmessung und der Wandstärke. Auf Anfrage liefern wir Ringlängen bis 4.572m; mit Orbitalnähten können die Ringlängen sogar bis zu 24.384m betragen.
Legierungen:
Aus Vorrat: 316L, 316Ti
Auf Anfrage: 304L, 825
Standardabmessung
vorrätig
| Metrische Abmessungen | Zollabmessungen | ||
|---|---|---|---|
| 0,80 x 0,25 mm | 8,00 x 1,00 mm | 1/32'' x 0,007'' | 3/8'' x 0,048'' |
| 2,00 x 0,95 mm | 8,00 x 1,50 mm | 1/16'' x 0,012'' | 3/8'' x 0,065'' |
| 2,50 x 1,15 mm | 10,00 x 1,00 mm | 1/16'' x 0,014'' | 3/8'' x 0,083'' |
| 2,50 x 1,21 mm | 10,00 x 1,50 mm | 1/16'' x 0,020'' | 1/2'' x 0,035'' |
| 3,00 x 0,50 mm | 12,00 x 1,00 mm | 1/8'' x 0,020'' | 1/2'' x 0,048'' |
| 3,00 x 1,00 mm | 12,00 x 1,50 mm | 1/8'' x 0,028'' | 1/2'' x 0,065'' |
| 4,00 x 0,50 mm | 12,00 x 2,00 mm | 1/8'' x 0,035'' | 1/2'' x 0,083'' |
| 4,00 x 1,00 mm | 14,00 x 1,00 mm | 3/16'' x 0,035'' | 3/4'' x 0,035'' |
| 5,00 x 0,50 mm | 15,00 x 1,00 mm | 1/4'' x 0,035'' | 3/4'' x 0,048'' |
| 5,00 x 1,00 mm | 16,00 x 1,00 mm | 1/4'' x 0,048'' | 3/4'' x 0,065'' |
| 6,00 x 0,50 mm | 16,00 x 1,50 mm | 1/4'' x 0,065'' | 1'' x 0,048'' |
| 6,00 x 1,00 mm | 18,00 x 1,50 mm | 1/4'' x 0,083'' | 1'' x 0,065'' |
| 6,00 x 1,50 mm | 20,00 x 1,50 mm | 3/8'' x 0,035'' | 1'' x 0,080'' |
*Die Ringlängen reichen von 30 m bis 1.200 m.
*Bei einem Rohraußendurchmesser unter 5,00 mm liegen die Ringinnendurchmesser zwischen 200 und 400 mm.
* Bei einem Rohraußendurchmesser >= 6,00 mm liegen die Ringinnendurchmesser zwischen 400 und 680 mm.

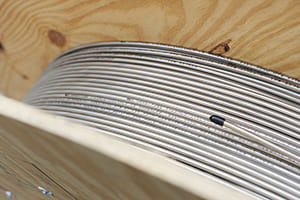

Nahtlose Ringrohre – Wenn Ausfall keine Option ist
HandyTube‘s Xtreme Length ™ Ringe betragen teilweise ohne Längs- oder Orbitalschweißnähte mehr als 6.000 Fuß (2 km) . Bei nahtlosen Ringrohren besteht keine Gefahr von Verunreinigungen, die man häufig bei geschweißten Ringrohre feststellt. Dadurch sind nahtlose Ringrohre die bevorzugte Alternative bei kritischen Anwendungen.
- Erhöhte Korrosionsbeständigkeit
- verfügbar in verschiedenen Abmessungen, die mit Standardfittingen kompatibel sind
- höhere Zuverlässigkeit, da weniger Fittinge benötigt und damit langfristige Stillstände durch Leckagen oder anderes vermieden werden.
- Reduzierte Installationskosten- der Einsatz großer Längen nahtloser Ringrohre von HandyTube beansprucht weniger Zeit und ist zuverlässiger als die Verwendung kürzerer Ringlängen mit vielen Kupplungen
